“改革開放40周年——機械工業杰出產品”活動旨在通過集中征集宣傳一批標志性產品,充分展現機械工業拼搏奮斗的發展軌跡,展示廣大企業創(chuàng )新進取的重要成果,助力企業拓展產品市場,推進轉型升級,實現由大變強。

申報項目經征集辦公室和有關專家初審，專業協會(huì )復審，組織專家評審會(huì )再次評審提出建議名單，提交中機聯會(huì )長辦公會(huì )確定后，進行社會(huì )公示，最終北京人民電器廠有限公司--GM5-40P 系列光伏直流順、逆流雙向保護微型斷路器獲得此稱號。入選產品體現了所在企業堅持創(chuàng )新驅動，也在一定程度上代表了行業自主創(chuàng )新的成果和水平。

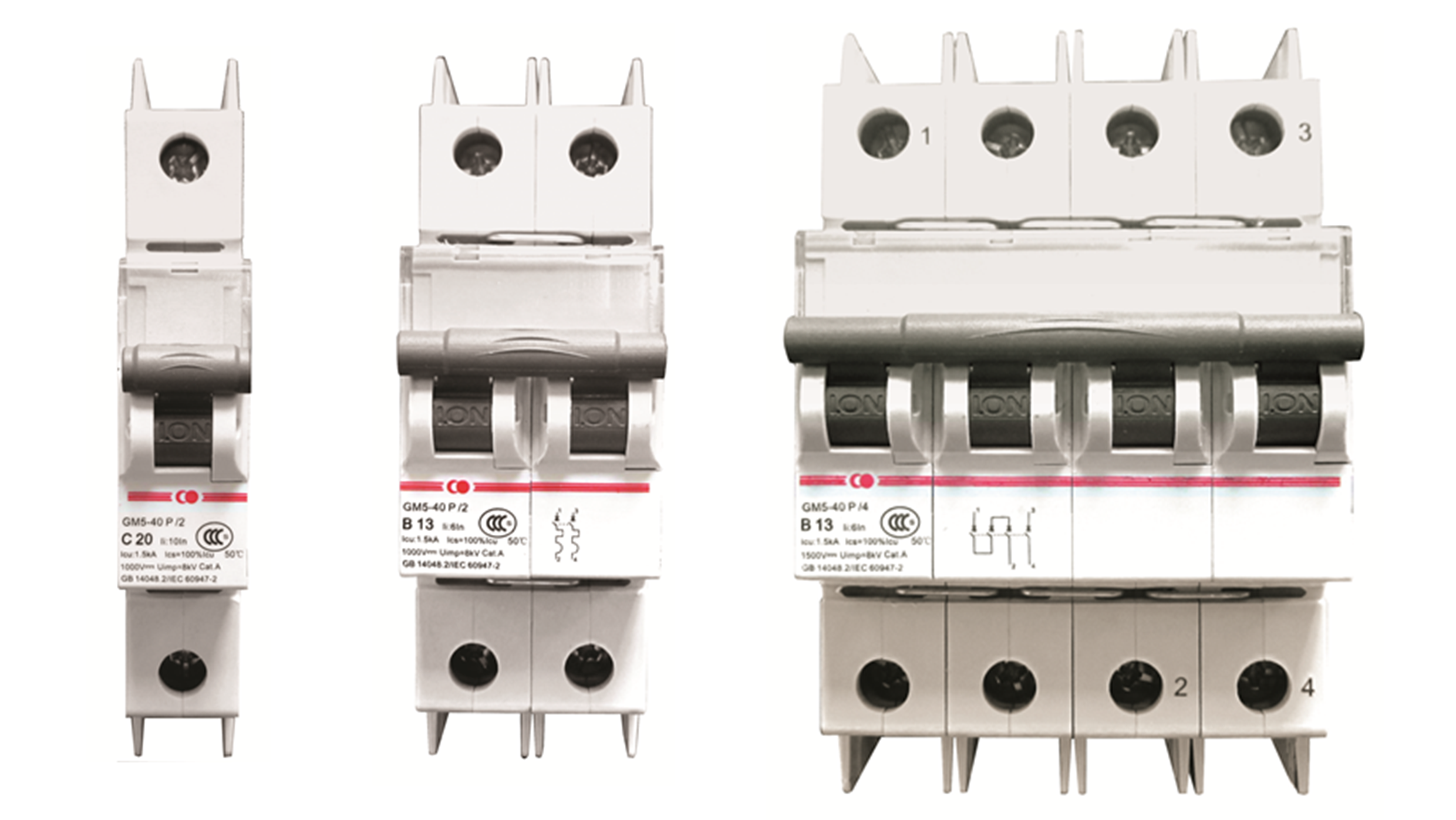

GM5-40P 系列光伏直流順、逆流雙向保護微型斷路器



01.用途

GM5-40P系列微型斷路器，是本廠應用領先的設計、制造技術，依據最新國際標準研制、開發的新型斷路器之一。其額定工作電壓最高可達到DC1500V，額定工作電流為6A至40A，適用于光伏發電系統。斷路器具有過載和短路保護功能，能保護輸電線路和電力設備不受損壞。對于故障光伏串產生的反向電流，GM5-40P可為模塊和線路提供可靠保護。

02.主要特點

（1）采用獨創(chuàng )的(發明專利201110300030.0)第六種直流滅弧技術—即直流電弧無渦流快速擴散技術為光伏串提供安全可靠保護。直流電流進行操作分斷或故障電流保護分斷時，產生的電弧不應產生渦流現象，電弧應向滅弧室后引弧片甩弧轉移，使之形成電弧回路，達到動、靜觸頭之間的弧阻大于靜觸頭與滅弧室之間的弧阻，去游離作用大于游離作用，最終將電弧熄滅。無渦流快速擴散電弧轉移直流開斷新技術使電弧擴散的更長更廣，同時電弧冷卻的更快，是提升電壓值和提高分斷能力的主要技術手段。此產品最高可達到DC1500V額定工作電壓，分斷能力1.5kA；（2）更小體積：每極寬度只有18mm（工作電壓可達到DC500V），DIN導軌安裝，可大大節省空間，提高占空比；（3）更高電壓：額定電壓高達1500VDC，額定持續工作電流高達40A；（4）更高基準溫度：符合UL489B標準要求，適用范圍更廣。

03.與國外同類產品對比

通過與國內外同類產品主要參數對比分析可知：

（1）目前市場上同類微斷產品4P最高可達1200VDC，而我廠GM5-40P產品4P工作電壓可高達1500VDC，滿足光伏發電系統DC1500V工作電壓要求；（2）同類微斷產品4P寬度均達到了100mm，而我廠GM5-40P4P產品寬度僅為72mm，寬度減小了1/3，同時提高了箱體的占空比；另外，其他廠家4P/72mm寬度下額定工作電壓僅為DC1000V；（3）我公司產品GM5-40P工作環境溫度為-45℃-70℃，完全可滿足光伏發電系統惡劣應用環境的要求，可確保光伏發電系統安全、可靠運行。

04.市場銷售情況

本產品自投入市場以來獲得了國內外客戶的一致好評，除大量應用于國內各大光伏電站以外，如甘肅中水建設武威50MW光伏項目，還隨成套一起主要出口到日本等國，應用在國外諸多項目中，如北陸七尾太陽光発電所工事、宮城県仙臺市若林區荒浜太陽光発電所的光伏項目中。近三年此產品共計銷售450000臺，銷售額達到3000余萬元。隨著國內外光伏產業的蓬勃發展，此產品市場前景廣闊。

05.應用案例

●應用案例1：甘肅中水建設武威50MW光伏項目

   用戶：中水集團

   項目地點：甘肅省武威市涼州區西北豐樂(lè )鎮青林鄉，北臨永昌縣

   使用時間：2013年3月

   使用效果：自2013年3月以來，此產品運行狀況良好，未出現誤動、拒動現象，在光伏系統發生故障時可實現可靠保護。

●應用案例2：北陸七尾太陽光発電所工事

   用戶：JFE電制株式會(huì )社

   項目地點：日本石川県七尾市矢田新町乙3-3他

   使用時間：2016年10月20日

   使用效果：自2016年10月以來，此產品運行狀況良好，未出現誤動、拒動現象，在光伏系統發生故障時可實現可靠保護。

●應用案例3：宮城県仙臺市若林區荒浜太陽光発電所

   用戶：JFE電制株式會(huì )社

   項目地點：宮城県仙臺市若林區荒浜字北今切1番地133筆

   使用時間：2016年10月20日



公司始終將創(chuàng )新理念貫穿于技術與服務的各個層面，精心打造每一款產品和解決方案。通過此次獎項再次彰顯了北京人民電器廠有限公司在可再生能源領域的行業影響力，展示了在低壓電器領域的國內市場領先地位，充分展現技術進步、發展創(chuàng )新和企業管理等方面的綜合競爭力。

北京人民電器廠有限公司堅持以“超客戶價值需求”為價值導向,發展具有自主知識產權的高新技術，自主創(chuàng )新專有技術轉化和應用。繼續發揮“高性能的產品、優良的質量、周到的服務”的優勢，致力于打造“全球特種電氣研制基地”的戰略規劃，從而繼續奠定我公司在國內同行業市場上的重要地位。
